Dimmers LED DALCNET - Série PRO
A série PRO é composta por dimmers de luminárias LED multicanal, com RGB/sequenciador que permite controlar a iluminação LED com uma corrente ou tensão constante, por bus ou botão de pressão, potenciómetro 0-5V, sinal 0-10V ou um interruptor.
Dependendo do modelo, a saída do módulo pode ser em tensão constante (CV) ou corrente constante (CC). Na versão CV, o sinal de saída do módulo varia de acordo com a tensão de alimentação e permite controlar uma carga (controlada por tensão) até um máximo de 15A na versão de 3 saídas (3x5A) ou 20A (versão 4 saídas 4x5A). Na versão CC, o módulo regula uma carga controlada por corrente, disponibilizando à saída uma corrente com valor de 350, 500 ou 700mA.
Tanto a versão CC como a versão CV estão disponíveis para
cada tipo de controlo. As curvas de alteração de intensidade e regulação foram estudadas de modo a garantir um maior conforto visual possível, de acordo com estudos sobre o comportamento do olho humano.
| |
 |
|
|
| SAÍDA |
DALI
|
DMX |
MODBUS |
| 3 Canais - CC |
DLB1248-3CC-DALI |
DLB1248-3CC-DMX |
DLB1248-3CC-MODBUS |
| 3 Canais - CV |
DLB1248-3CV-DALI |
DLB1248-3CV-DMX |
DLB1248-3CV-MODBUS |
| 4 Canais - CC |
DLB1248-4CC-DALI |
DLB1248-4CC-DMX |
DLB1248-4CC-MODBUS |
| 4 Canais - CV |
DLB1248-4CV-DALI |
DLB1248-4CV-DMX |
DLB1248-4CV-MODBUS |
| Comandos |
Botão pressão / 0-5V / 0-10V / interruptor |
Botão pressão / 0-5V / 0-10V / interruptor |
Botão pressão / 0-5V / 0-10V / interruptor |

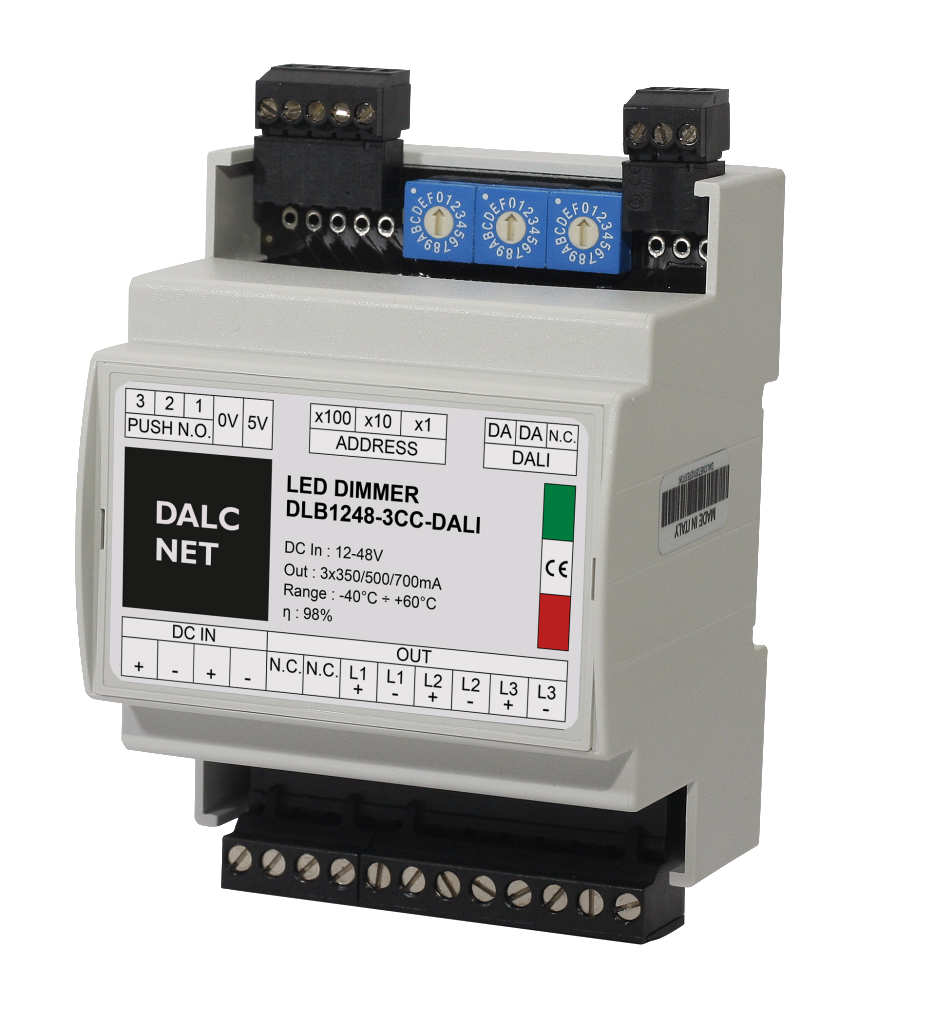

| DLB 1248 Multi |
Informações |
Downloads |
|
Breve Descrição:
- Dimmer para luminárias LED
- 3 ou 4 canais de saída
- Temp. de Funcionamento: -40º+60ºC
- Corrente máx.: 15 ou 20A
- Comando por bus DALI, DMX512 ou MODBUS
- Permite comando no local por botão de pressão, potenciómetro ou sinal 0-10V
- Permite utilização em modo master/slave
Características Técnicas:
- IN: 12-48 VDC
- OUT (na versão CC): 3x350/500/700 mA ou 1x1050/1500/2100 mA
- OUT (na versão CV): 15 ou 20A
Solução ideal para controlo e alimentação de múltiplas luminárias LED.

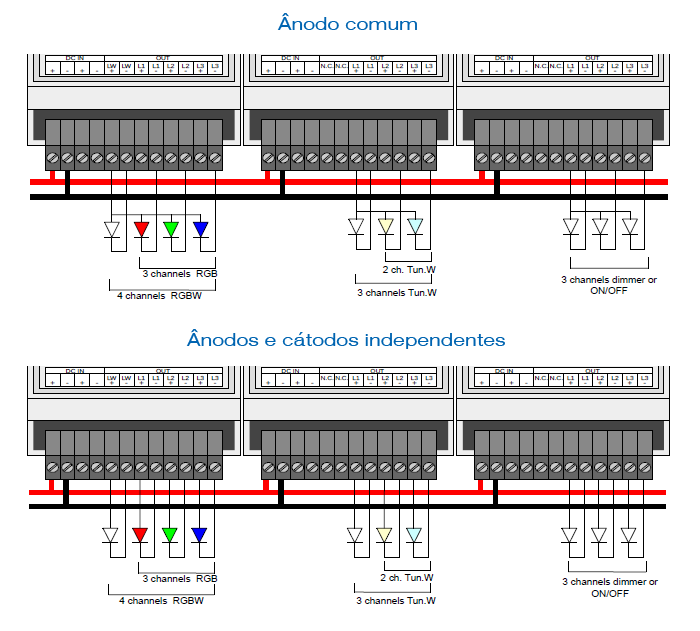

Esquema de aplicação
|
