D 66 K3

Dimmer de 12 canais (25A cada)

Manual de Utilizador



O D 66 K3 é o Dimmer digital mais potende da WORK®.

Apresenta numa unidade de rack de 3U, 12 canais com 25 A cada. Esta é a ferramenta perfeita para instalações fixas e para tournês, uma vez que fornece confiança, potência e flexibilidade.

Possui componentes para segurança do utilizador e um controlo correto do dimmer, tais como disjuntores duplos (1P+N) que garantem a segurança eléctrica em caso de curto-circuito e sobrecarga elétrica.

Duplo sistema de refrigeração que proporciona o arrefecimento uniforme e adequado à potência do dimmer. As dimensões dos componentes de potência e o design do interior garantem a robustez do dimmer. Além disso, os cabos eléctricos internos foram reforçados para evitar qualquer queda de tensão, o ruído ou o aquecimento desnecessário.

Graças aos seus componentes eletrónicos controlados pelo microprocessador, o D 66 K3 mantém uma regulação precisa, mesmo em caso de variações de frequência, queda da tensão e ruído na rede. O D 66 K3 é também um dimmer fácil de usar fornecendo um acesso rápido aos menus de controlo, com o seu display LCD de 16x2 caracteres e teclado.

Interface no painél frontal.

A interface de utilizador dispõe de 3 botões principais para o menu que permite a configuração dos seguintes parâmetros:

  • Nível de pré aquecimento.
  • Tempo de resposta .
  • Canal inicial DMX.
  • Curva de resposta.
  • Línguas: Espanhol, Inglês, Alemão e Francês.
  • Desenvolvimento e edição de 3 programas (até 64 chases cada) com configuração de tempo entre chases e pausas.
  • Visualização do nível de canal (percentagem) para verificar a entrada analógica e de DMX.



Proteções:

  • Disjuntor duplo magneto-térmico (1P+N) que garante a segurança eléctrica em caso de curto-circuito e sobrecarga elétrica, cortando os condutores da fase e neutros.
  • Sistema de refrigeração com ventilador duplo (2 ventiladores de 120 mm de diâmetro): Modo de operação automático que reduz a temperatura para o valor definido.
  • Início lento com flange de partida de quatro segundo evita picos de corrente.
  • Auto-ajuste de frequência de potência entre 47 e 63 Hz (de acordo com os requisitos de entrada de energia) para não afetar a curva de resposta. Associado ao Zero Crossing Detector (ZCD), garantindo níveis de produção estáveis.
  • Proteção programável: configuração de cada saída com um nível máximo para evitar variações bruscas de nível que podem afetar a carga (a um nível de produção de 95% é eficiente e quase imperceptível).
  • Proteção programável: configuração de cada saída com um nível máximo para evitar variações bruscas de nível que podem afetar a carga (a um nível de produção de 95% é eficiente e quase imperceptível).
  • 0-100% ciclo de trabalho: filtro interno e um circuito de detecção que elimina o ruído parasita e assim permite o uso de todo o ciclo durante o processo de passagem pelo zero.



Características:

  • Dimmer digital de 12 canais.
  • Sinais de entrada DMX 512 e analógico (DC 0-10 V), possibilidade de operar com os dois sinais ao mesmo tempo.
  • Capacidade de carga: 25 A por canal. Total 18 kW (monofásico) e 55 kW (trifásico).
  • Endereço DMX Individual e curva de resposta para cada canal de entrada (linear, quadrática, quadrática inversa, on/off).
  • Nível de preaquecimento em cada canal.
  • Buffer de DMX contra falha de ligações.

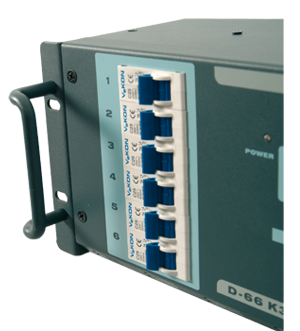

  • Disjuntor de 2 pólos (1P+N) para cada canal.
  • Auto-adjustment of power frequency between 47 and 63 Hz.
  • Sincronização com o microprocessador para detetare filtrar frequências indesejáveis produzudias pela fonte de alimentação.
  • Arranque lento de 4 segundos, para evitar picos de corrente.
  • Memória para programas: 3 programas (64 programmable chases each).
  • Acessórios de fixação laterais e manípulos.
  • LEDs indicadores para os níveis de cada canal de saída, detecção de sinal DMX e detecção de erros.

Dados Técnicos - D 66 K3

  • Fonte de Alimentação: Monofásico AC 230-240 V / Trifásico (3P/N/E) AC 380 V.
  • Fonte de Alimentação (frequência): 47 – 63 Hz.
  • Potência de saída: Monofásico 18 kW / Trifásico 55 kW.
  • Corrente de saída: 25 A por canal.
  • Tipo de carga: Resistiva e inductiva (não mais de 15% de carga nominal se é indutiva).
  • Conectores de sinal:
    --- DMX in: pin XLR3 e pin XLR5 macho.
    --- DMX thru: pin XLR3 e pin XLR5 fêmea.
    --- Analog in: Sub-D (15 pin).

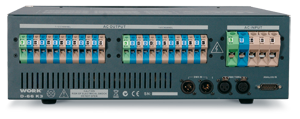

  • Conector da alimentação principal: Terminais (L+N+E).
  • Conector do canal de saída: Terminais (L+N+E) x 12.
  • Dimensões (LxAxP): 483 x 132 x 412 mm. (3 19“ HU rack).
  • Peso: 25 Kg.
