Dimmers LED DALCNET - Série EASY-RGB
A série EASY-RGB é composta por dimmers de LEDs de dois ou três canais e que permite a regulação de luminárias LED para efeitos RGB ou TW (Tunable White) através de botões de comando.
Dependendo do modelo, a saída do módulo pode ser em tensão constante (CV) ou corrente constante (CC). Na versão CV, o sinal de saída do módulo varia de acordo com a tensão de alimentação e permite controlar uma carga (controlada por tensão) até um máximo de 8A. Na versão CC, o módulo regula uma carga controlada por corrente, disponibilizando à saída uma corrente com valor de 350, 500 ou 700mA.
A intensidade de luz pode ser ajustada através de um botão de pressão N.A. (normalmente aberto). Tanto a versão CC como a versão CV estão disponíveis para
cada tipo de controlo. As curvas de alteração de intensidade e regulação foram estudadas de modo a garantir um maior conforto visual possível, de acordo com estudos sobre o comportamento do olho humano. Dependendo do modelo, a velocidade de alteração de cor pode ser definida manualmente.
| |
 |
|
|
|
| SAÍDA |
350mA
|
500mA |
700mA |
CV |
Botão N.A.
2 canais |
DLC1248-2CC350-TW |
DLC1248-2CC500-TW |
DLC1248-2CC700-TW |
DLC1248-2CV-TW |
Botão N.A.
3 canais. |

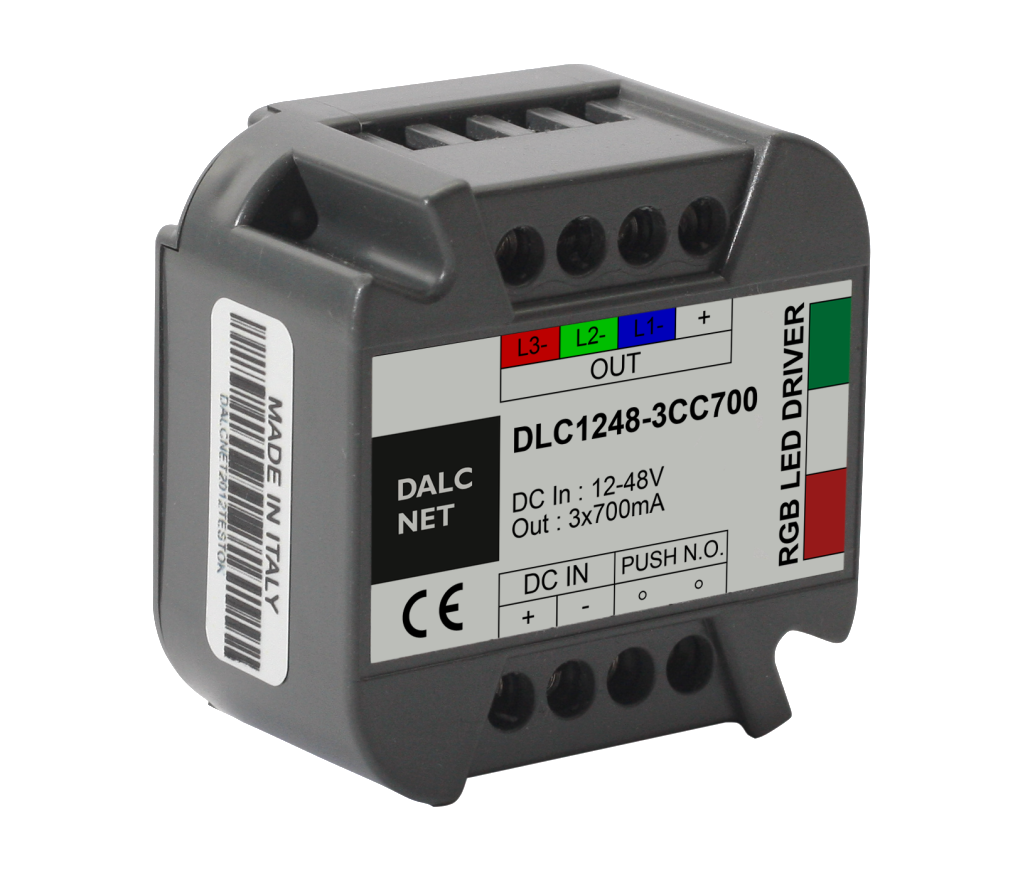

DLC1248-3CC350-RGB |
DLC1248-3CC500-RGB |
DLC1248-3CC700-RGB |
DLC1248-3CV-RGB |
| DLC 1248 |
Informações |
Downloads |
|
Breve Descrição:
- Dimmer para luminárias LED RGB
- 2 ou 3 canais de saída
- Temp. de Funcionamento: -10º+40ºC
- Corrente máx.: 8A
- Permite botão de pressão local N.A.
- Controlo de cor de iluminação (Tunable White (TW) ou RGB)
Características Técnicas:
- IN: 12-48 VDC
- OUT (na versão CC): 3x 350/500/700 mA
- OUT (na versão CV): 8A
Solução ideal para controlo de LEDs CC ou CV através de um botão N.A.

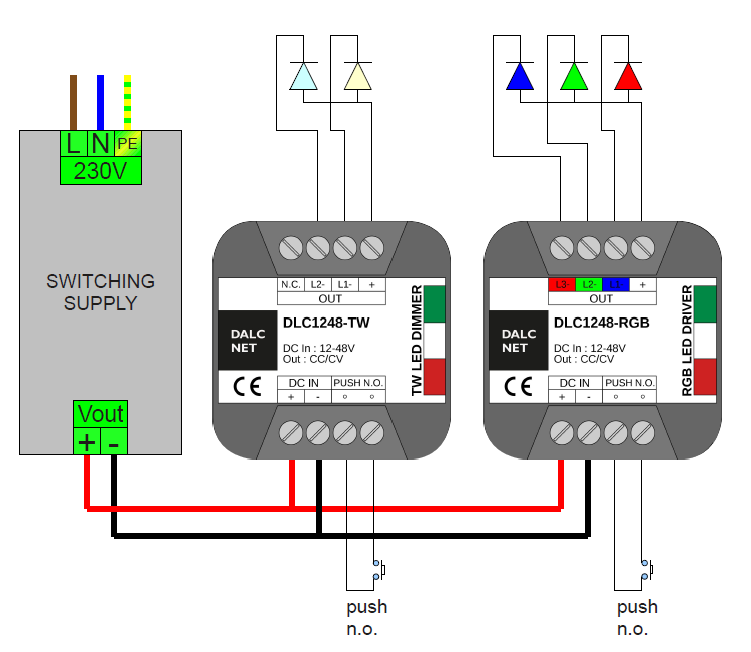

Esquema de aplicação
|
