Dimmers LED DALCNET - Série EASY-BOOSTER
A série EASY-BOOSTER é composta por boosters de luminárias LED de apenas um canal e que permite alimentar com uma corrente ou tensão constante um canal de luminária LED, com controlo por Modulação por Largura de Impulso (PWM).
Dependendo do modelo, a saída do módulo pode ser em tensão constante (CV) ou corrente constante (CC). Na versão CV, o sinal de saída do módulo varia de acordo com a tensão de alimentação e permite controlar uma carga (controlada por tensão) até um máximo de 8A. Na versão CC, o módulo regula uma carga controlada por corrente, disponibilizando à saída uma corrente com valor de 350, 500 ou 700mA (950mA por encomenda).
A intensidade de luz deverá ser controlada por um dimmer que pode comandar múltiplos boosters. Tanto a versão CC como a versão CV estão disponíveis para
cada tipo de controlo. As curvas de alteração de intensidade e regulação foram estudadas de modo a garantir um maior conforto visual possível, de acordo com estudos sobre o comportamento do olho humano.
| |
 |
|
|
|
| SAÍDA |
350mA
|
500mA |
700mA |
CV |
| Comando PWM |

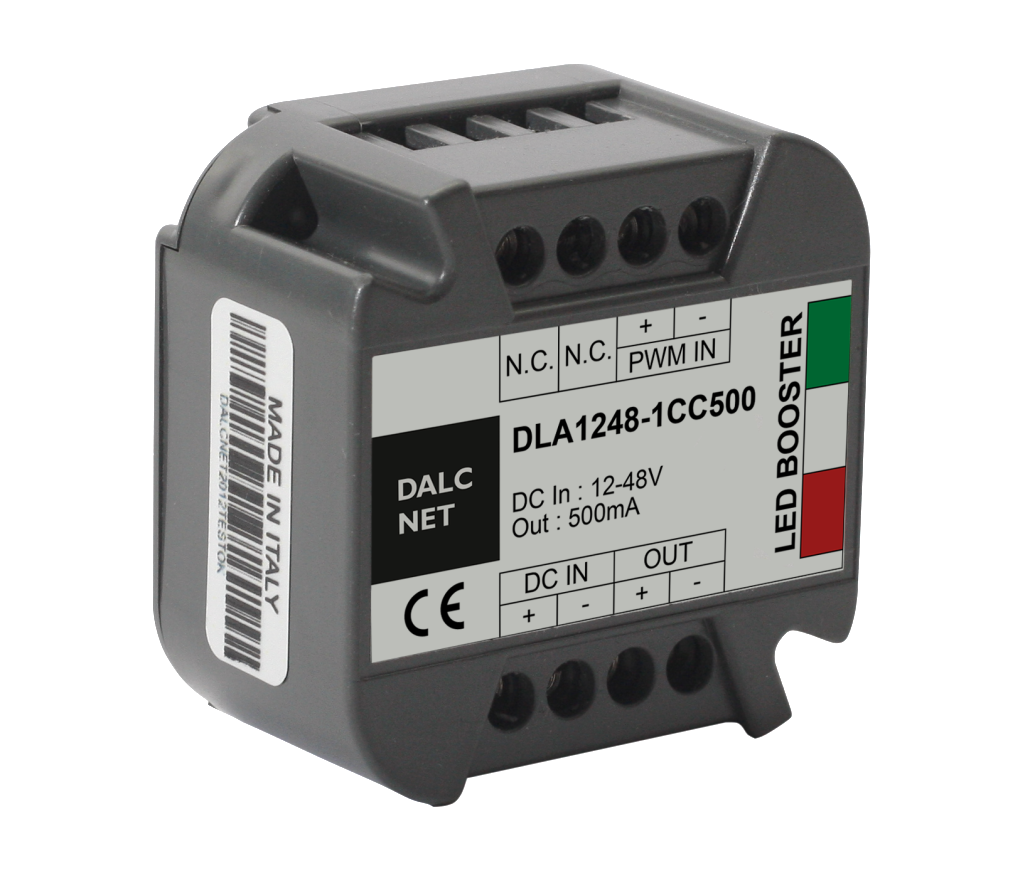

DLA1248-1CC350-BOOSTER |
DLA1248-1CC500-BOOSTER |
DLA1248-1CC700-BOOSTER |
DLA1248-1CV-BOOSTER |
| DLA 1248 |
Informações |
Downloads |
|
Breve Descrição:
- Booster para luminárias LED
- 1 canal de saída
- Temp. de Funcionamento: -10º+40ºC
- Corrente máx.: 8A
- Comando por Modulação PWM
Características Técnicas:
- IN: 12-48 VDC
- OUT (na versão CC): 350/500/700 mA (950mA por encomenda)
- OUT (na versão CV): 8A
Solução ideal para alimentação de LEDs CC ou CV com regulação de intensidade através de Modulação por Largura de Impulso (PWM).

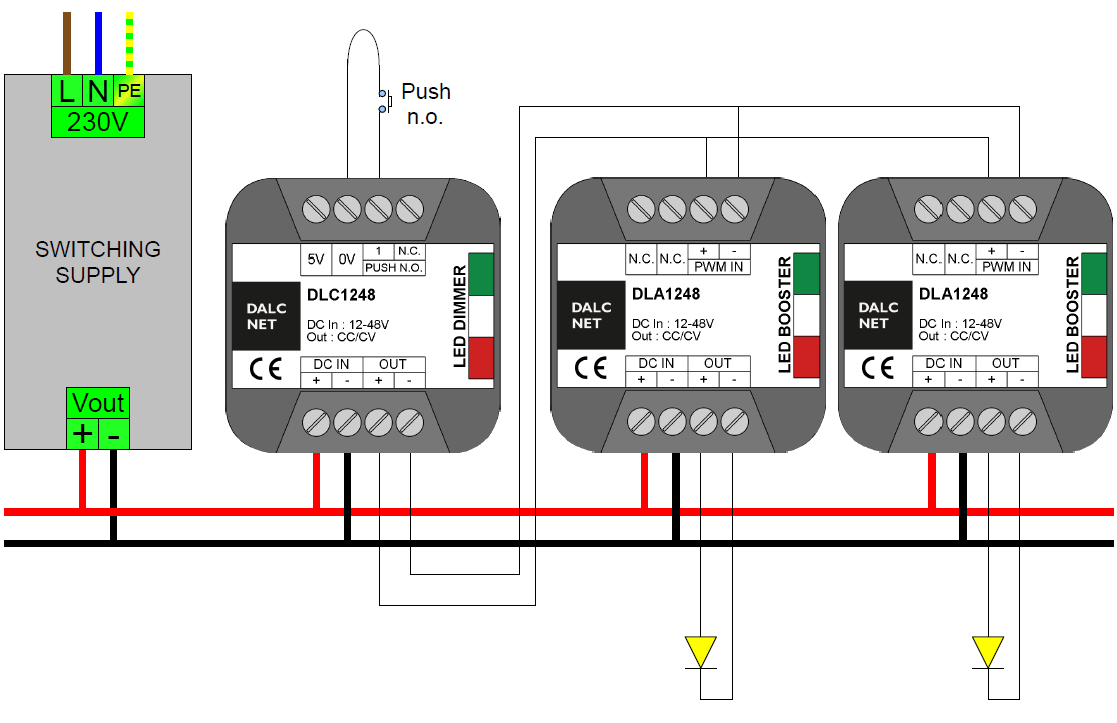

Esquema de aplicação
|
