Acessórios Amina

Filtros de Proteção

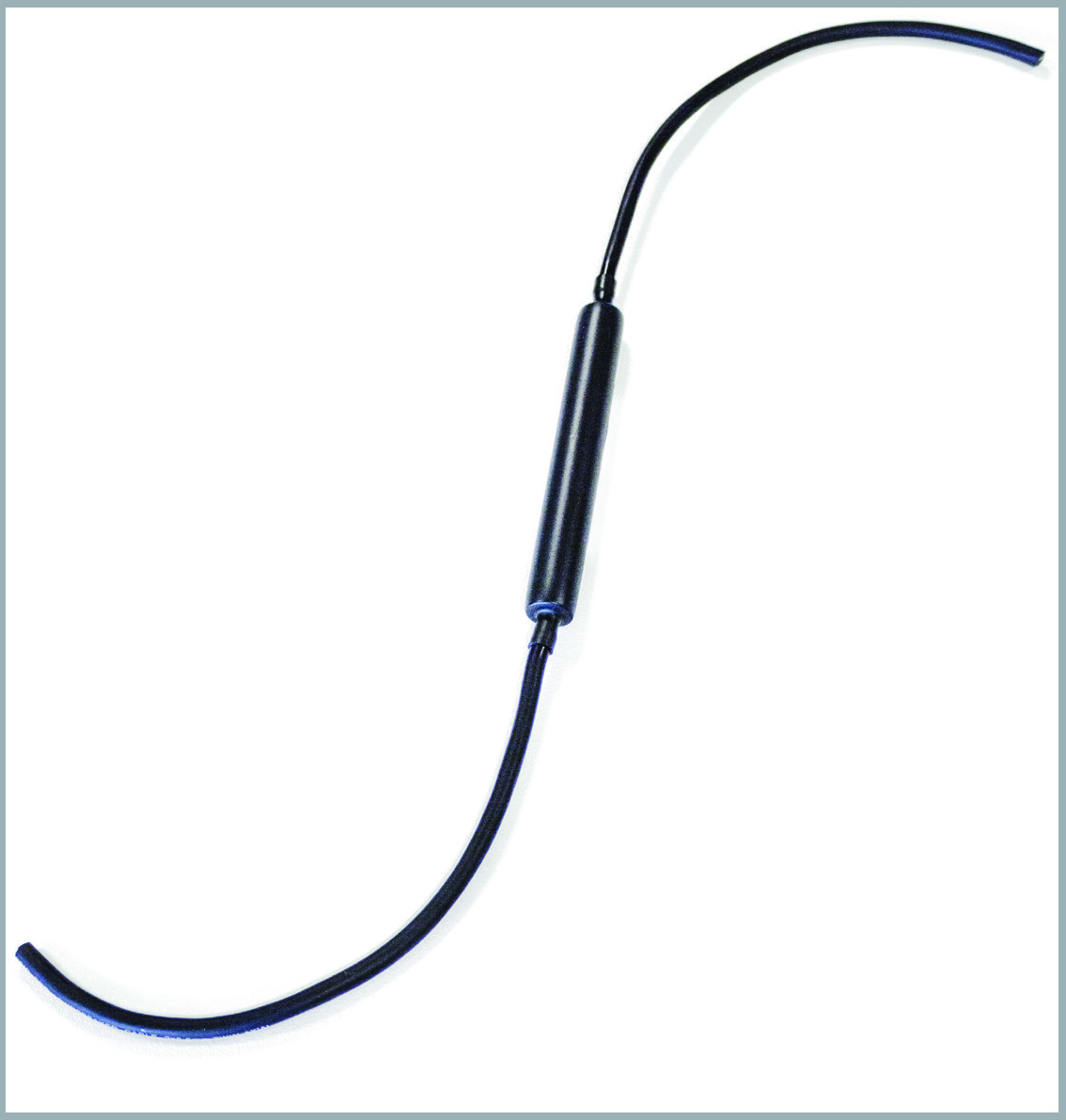

O acessório APU é uma proteção de linha passiva, desenvolvida especificamente para melhorar a performance e fiabilidade da gama de altifalantes das séries AIWX e AIWE (Evolution).

É graças à utilização destes filtros que os altifalantes da Amina possuem uma garantia de 10 anos.

Este acessório incorpora um filtro passa-alto de 20dB/oitava e uma proteção com auto-reset, que diminui o volume de áudio para níveis seguros, caso aconteça uma sobrecarga. Para aplicações mais simples, em que se instala um filtro por cada altifalante, existem vários modelos de APU, tais como: APU2 para a série AIWX; APU350 e APU550 para a série AIWE. Para aplicações mais profissionais, existe o modelo de APU RS8E para instalação em rack de 19" que suporta vários canais.

Filtro de proteção de 2 canais - Série AIWX

APU2 Características Principais Downloads
Dimensões 190 x 100 x 42 mm
Peso 0.5 kg
Tipo de Filtro

Filtro passa-alto passivo (3ª ordem)

Compatibilidade AIWX
Nº de Canais 2
Guia de Instalação
Clique aqui para fazer o download da Datasheet

Zoom
Clique aqui para aumentar a imagem



Filtro de proteção de 2 canais - Série AIWE

APU150 - 350 - 550 Características Principais Downloads
  APU 150 APU 350 APU 550
Dimensões 190 x 100 x 42 mm
Peso 0.25 kg 0.25 kg 0.28 kg
Tipo de Filtro

Filtro passa-alto passivo (1ª ordem)

com EQ   com EQ
Compatibilidade AIW150E/S200 AIW350E,
AIW350E/S200
AIW550E
Nº de Canais 2
Guia de Instalação
Clique aqui para fazer o download da Datasheet

Zoom
Clique aqui para aumentar a imagem


Filtro de proteção de 2 canais para o altifalante AIW750E

O APU750 foi projetado especificamente para aumentar a fiabilidade do altifalante AIW750E. Possui um filtro passa-alto e um fusível de deteção de corrente para proteger a coluna de possíveis danos. Se a unidade APU750 detetar um aumento da corrente proveniente do amplificador, ele reduz automaticamente o nível do som do altifalante, até que o volume do amplificador seja reduzido para um nível seguro. O APU750 irá proteger um único altifalante AIW750E e deve ser localizado perto do amplificador.

APU750 Características Principais Downloads
Dimensões 190 x 100 x 42 mm
Peso 0.5 kg
Tipo de Filtro

Filtro passa-alto passivo (3ª ordem)

Compatibilidade AIWX
Nº de Canais 2
Guia de Instalação
Clique aqui para fazer o download da Datasheet

Zoom
Clique aqui para aumentar a imagem



Filtro de proteção para Instalação em Rack de 19"

As unidades APU-R são unidades de proteção de linha para serem utilizadas com a gama de colunas AIWXn. Estas unidades apresentam o formato de 1U para Rack de 19".

Os APU-RS8 foram concebidos para serem uma alternativa ao APU2 (unidade de proteção de 2 canais) quando se pretende a proteção de vários canais em simultâneo e/ou quando a configuração para Rack de 19" é mais apropriada.

Os APU-RS foram desenhados para serem instalados entre o amplificador e a coluna AIWX ou AIWE. Estes dispositivos realizam duas ações de extrema importância. A primeira como filtro do sinal, realizada por um filtro passa-alto de 80Hz, atenuando desta forma todos os sinais de baixas frequências. E uma segunda como proteção: caso à entrada deste dispositivo sejam detetados valores fora da gama normal de funcionamento, o sinal de áudio não é completamente cortado mas, a saída para a coluna é automaticamente regulada para valores aceitáveis de modo a esta não sofrer danos.

APURS8 Características Principais Downloads
Dimensões 482 x 44.4 x 213 mm
Peso 4.1 kg
Compatibilidade

AIW2X e AIW4X

Nº de Canais 8
Guia de Instalação
Clique aqui para fazer o download da Datasheet

Zoom
Clique aqui para aumentar a imagem

APURS8E Características Principais Downloads
Dimensões 482 x 44.4 x 213 mm
Peso 4.1 kg
Compatibilidade

AIW150E, AIW150E/S200, AIW350E, AIW350E/S200, AIW550E, iQ1, IQ2 e IQ3

Nº de Canais 8
Guia de Instalação
Clique aqui para fazer o download da Datasheet

Zoom
Clique aqui para aumentar a imagem




Filtros de Proteção de 2 canais para a serie LFi

O acessório AF2 é uma proteção de linha ativa com dois canais, desenvolvida especificamente para melhorar a performance e fiabilidade da gama de colunas da série LFiT. Este acessório incorpora um filtro passa-alto de 24dB/oitava de atenuação para as gamas de frequências de 150Hz ou 80Hz dependendo do modelo que estiver a utilizar (AF2/80, AF2/150).

AF2/80 e AF2/150 Características Principais Downloads
Clique na imagem para aumentar
Dimensões 130 x 108 x 55 mm
Peso 262g
Alimentação

240V

Nº de Canais Áudio 2
Ligações Áudio Input/Output

Balanceado - 6.3 mm TRS (1/4" stereo jack)

Desbalanceado - 6.3 mm TS (1/4" mono jack)

Resposta em Frequência

AF2/80: 80Hz (-3dB) - 20kHz (0dB)

AF2/150: 150Hz (-3dB) - 20kHz (0dB)

Impedância de entrada 10k Ohm
Impedância de saída

560 Ohm

Datasheet
Clique aqui para fazer o download do Datasheet

Zoom
Clique aqui para aumentar a imagem
